Обзор материнской платы Asus ROG Maximus Z690 Extreme Glacial на чипсете Intel Z690

Оглавление

Сегодня, в очень тяжелое для российского рынка ПК время, обозревателям «железа» крайне сложно, так как цены даже на бюджетные решения стали далекими от бюджетных, ограничения в поставках и остальные неприятности. В общем, рассказ о самой навороченной матплате, что вообще имеется на базе Intel Z690, а именно Asus ROG Maximus Z690 Extreme Glacial станет просто ну. чтивом сказки о недосягаемом (по стоимости) для многих пользователей компоненте терем-теремка, то есть навороченного ПК.

Напомню, что появление нового 12-го поколения привнесло в индустрию несколько революционных нововведений: появились версия PCIe 5.0, поддержка памяти DDR5, сменился процессорный разъем (сокет) на LGA 1700. Процессоры сами я не трогаю, у нас отдельный раздел по ним. Мы с вами здесь изучаем материнские платы на базе нового чипсета Intel Z690. Давайте снова глянем на краткую таблицу отличий в чипсетах трех последних поколений.

Особенности	Z690	Z590	Z490
Совместимость с процессорами Intel	12th Gen Core	10th & 11th Gen Core	10th & 11th Gen Core
Версия PCIe (процессор)	4.0 & 5.0	3.0 (10th Gen) or 4.0 (11th Gen)	3.0 (10th Gen) or 4.0 (11th Gen)
Количество линий PCIe (процессор)	20	16 (10th Gen) or 20 (11th Gen)	16
Версия PCIe (чипсет)	3.0 & 4.0	3.0	3.0
Количество линий PCIe (чипсет)	28 (12 x 4.0 & 16 x 3.0)	24	24
Версия DMI	4.0	3.0	3.0
Количество линий DMI	x8	x8	x4
Поколение ОЗУ	DDR4 & DDR5	DDR4	DDR4
Количество каналов ОЗУ	2	2	2
Максимальное количество слотов ОЗУ	4	4	4
Максимальный объем ОЗУ	128 ГБ	128 ГБ	128 ГБ
Количество портов SATA 6.0 Gb/s до	8	6	6
Порты USB 3.2 Gen 2×2 (20Gbps) до	4	3	0
Порты USB 3.2 Gen 2×1 (10Gbps) до	10	10	6
Порты USB 3.2 Gen 1×1 (5Gbps) до	10	10	10
Порты USB 2.0 до	14	14	14
Встроенная поддержка Wi-Fi	Wi-Fi 6E	Wi-Fi 6	Wi-Fi 6

Z690 получил 28 линий PCI-e (12 – версии 4.0, 16 — 3.0), суммарно 38 высокоскоростных портов (High Speed In Out, HSIO), до 4х интегрированных USB 3.2 Gen2x2 (до 20 Gb/s) портов (правда каждый из них требует поддержки со стороны двух USB 3.2 Gen2, неважно, от самого Z690 или сторонних хабов). .

12е поколение процессоров дает еще 20 линий PCIe, при этом 16 линий версии PCIe 5.0, 4 линии – PCIe 4.0. Процессоры 12ххх умеют поддерживать как DDR5, так и DDR4.

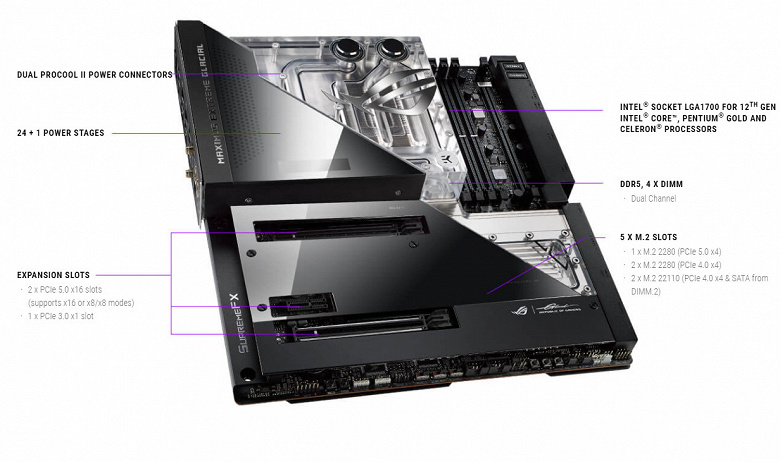

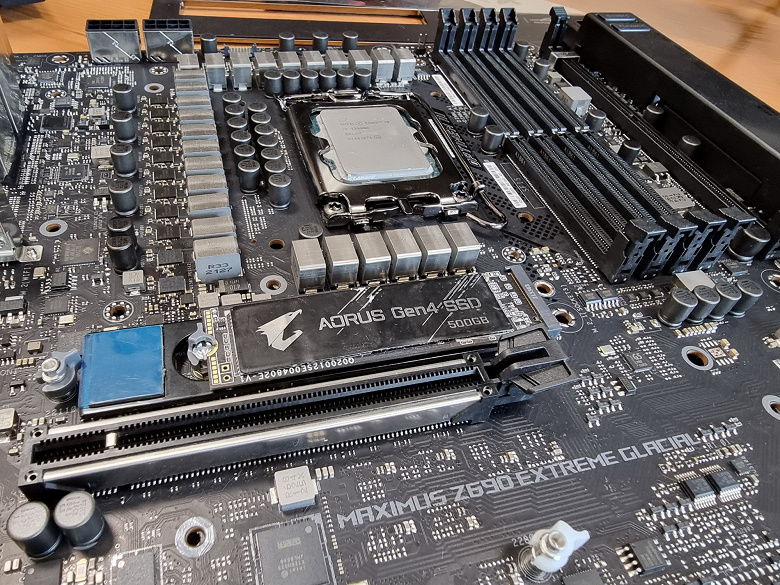

Рассматриваемая сегодня материнская плата относится к топовому суббренду ROG, при этом перед нами полноценный флагман (мы помним, что самая-самая в этой линейке — материнка c суффиксом Extreme, а данный вариант – по сути та же матплата Extreme, но имеющая водоблок для работы с кастомной СВО).

Asus ROG Maximus Z690 Extreme Glacial поставляется в огромном кейсе, который имеет ручку для переноски и раскладывается пополам. В одной половине — сама матплата, тщательно уложенная в толстый слой мягкого материала, во второй — водоблок в своем отсеке, ну и остальной комплект. .

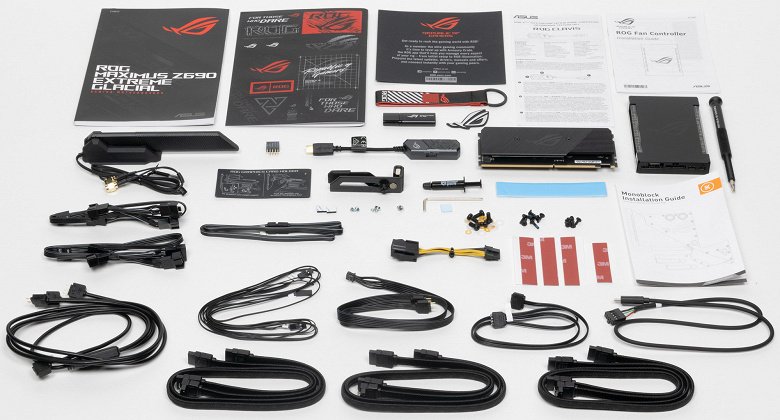

Комплект поставки соответствует флагманскому продукту, здесь наворотов очень много: кроме традиционных элементов типа руководства пользователя и кабелей SATA, имеются антенна встроенного Wi-Fi-модуля, винтики для М.2 слотов, разветвители для подключения подсветок, фирменный адаптер для передней панели, бонусные стикеры, накопитель типа «флешки», брелок, подставка под видеокарту, адаптер DIMM.2 для М.2 — портов и еще куча всего.

В качестве приятного бонуса уже второе поколение ROG-матплат снабжается раздвижной подставкой под видеокарту. Правая широкая часть упирается в дно корпуса, а левая узкая устанавливается под правый нижний край видеокарты. Правда следует учитывать, что в раздвинутом положении такая опора сумеет поддержать видеокарту только в случае наличия дна или кожуха в корпусе сразу же после матплаты. То есть опора весьма невысокая.

Неплохим сувениром выглядит брелок ROG. Но самое впечатляющее дополнение — это USB аудио-адаптер ROG Clavis, который обладает собственным кодеком, его можно подключить как к ПК, так и к мобильному устройству. Подробнее в разделе Аудио.

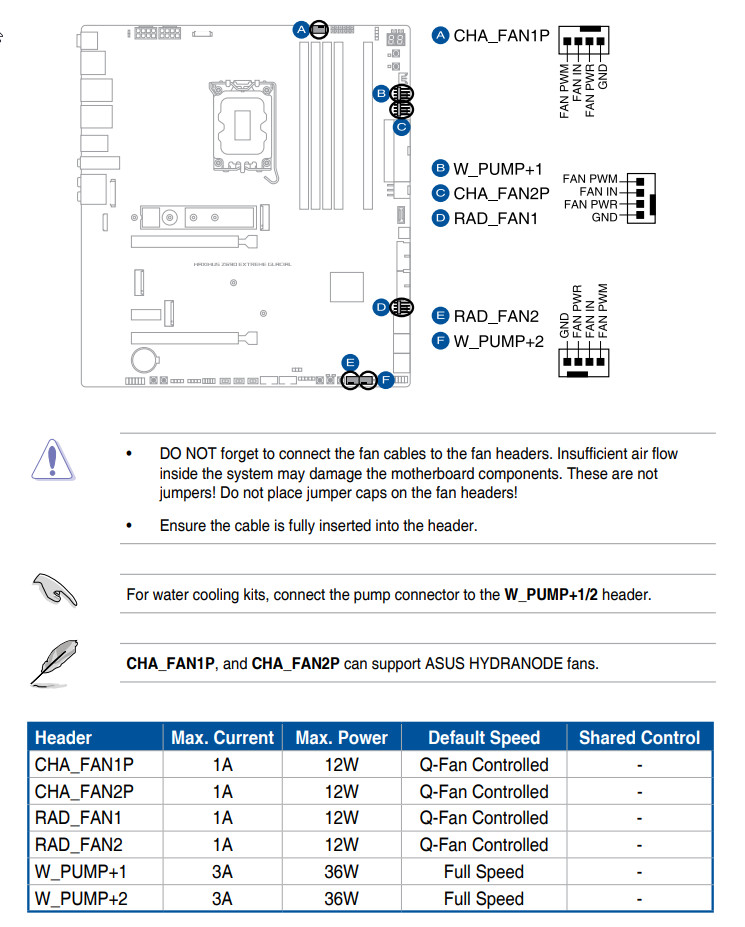

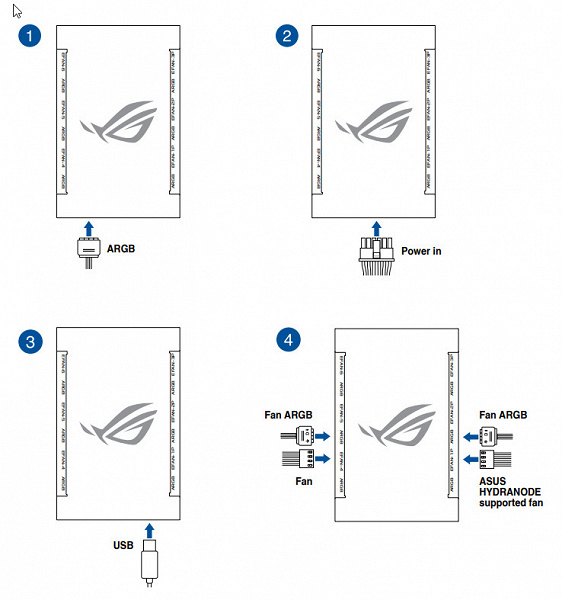

Нельзя не отметить и ROG Fan Controller. Детальнее поговорим в разделе ввода-вывода.

Ну и как же без фирменной отвертки от Asus?

ПО поставляется на накопителе типа USB-flash-drive, впрочем за время путешествия платы к покупателю оно все равно успевает устареть, так что придется его обновлять с сайта производителя сразу после покупки.

Также в комплект входят и необходимые для установки водоблока детали: наборы фиттингов, термопаста и крепежные аксессуары.

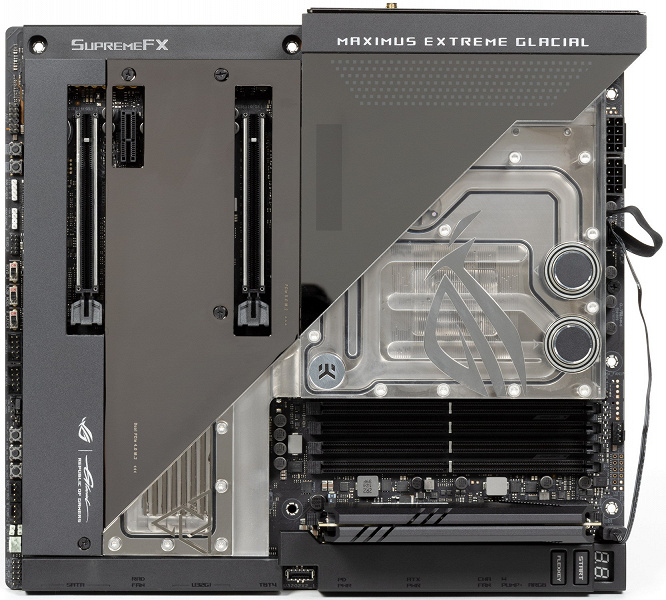

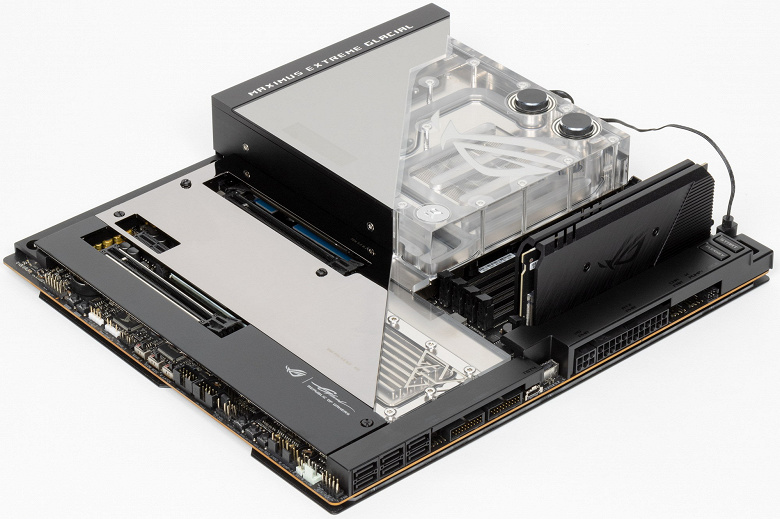

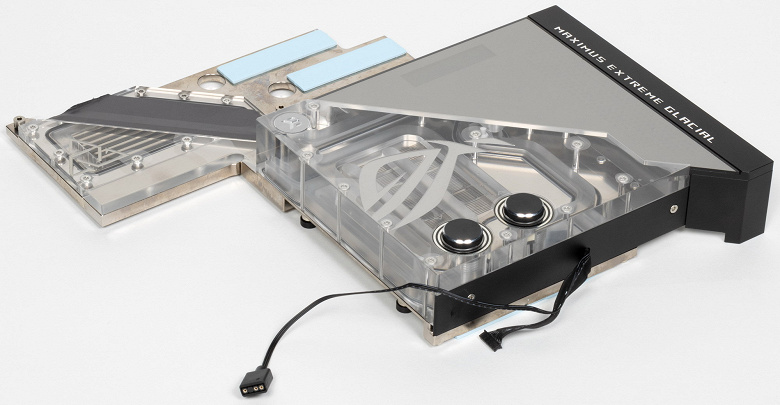

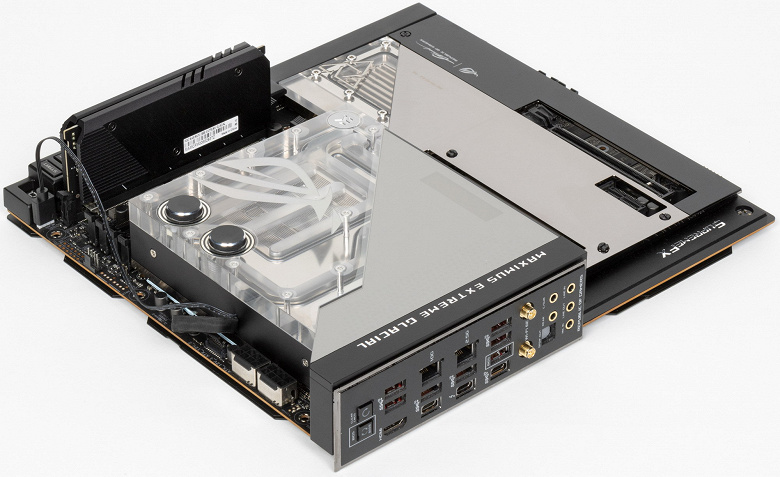

Разумеется, есть и сам водоблок, представляющий собой этакую монолитную конструкцию.

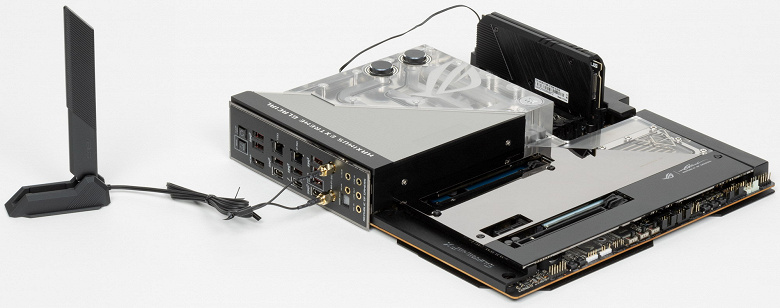

Материнка вместе с ним весит весьма прилично: около 4х килограммов. Поэтому, разумеется, для монтажа такого «девайса» потребуются очень крепкие корпуса.

«Заглушка» на заднюю панель с разъемами уже смонтирована на самой плате.

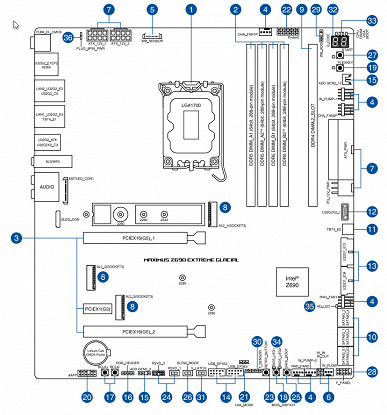

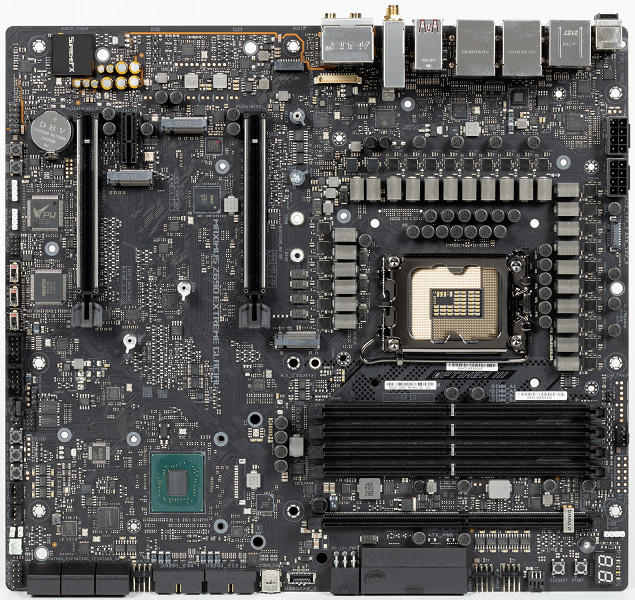

Форм-фактор

Форм-фактор ATX имеет размеры до 305×244 мм, а E-ATX — до 305×330 мм. Материнская плата Asus ROG Maximus Z690 Extreme Glacial имеет размеры 305×277 мм, поэтому выполнена в форм-факторе E-ATX, и на ней имеются 9 монтажных отверстий для установки в корпус. Однако следует иметь в виду, что три из девяти монтажных отверстий перекрыты водоблоком (при этом его следует монтировать на плату до установки ее в корпус).

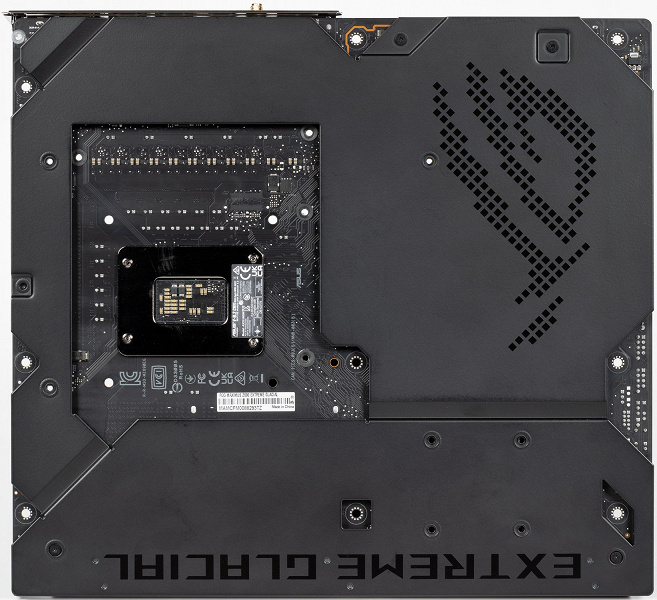

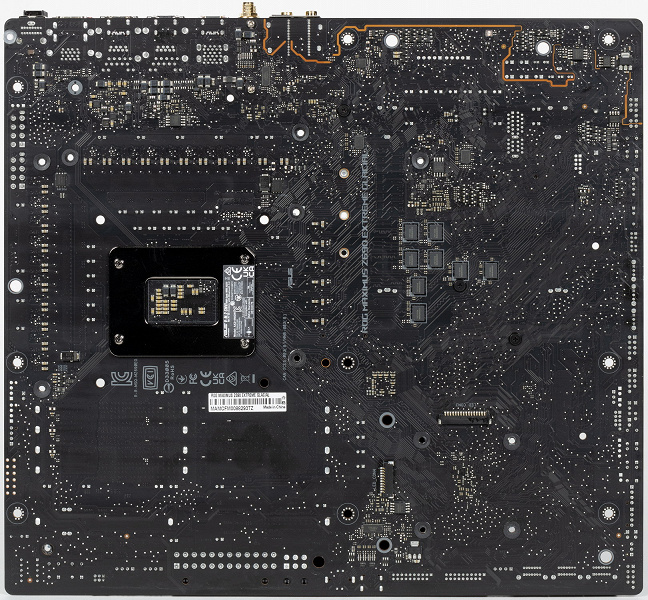

На оборотной стороне расположена некоторая логика. Текстолит обработан хорошо: во всех точках пайки не только острые концы срезаны, но и все неплохо отшлифовано. На задней стороне установлена пластина из алюминия с наноуглеродным покрытием. Она помогает отводить тепло от задней стороны PCB через термоинтерфейс и обеспечивает жесткость материнской платы. И я еще раз заострю внимание на том, что такую матплату вряд ли получится установить в корпусе, где в качестве опор для материнских плат используются не привычные всем латунные втулки, а выпрессованные возвышения, которые (по опыту) много шире, нежели выемки в задней пластине у материнки.

Технические характеристики

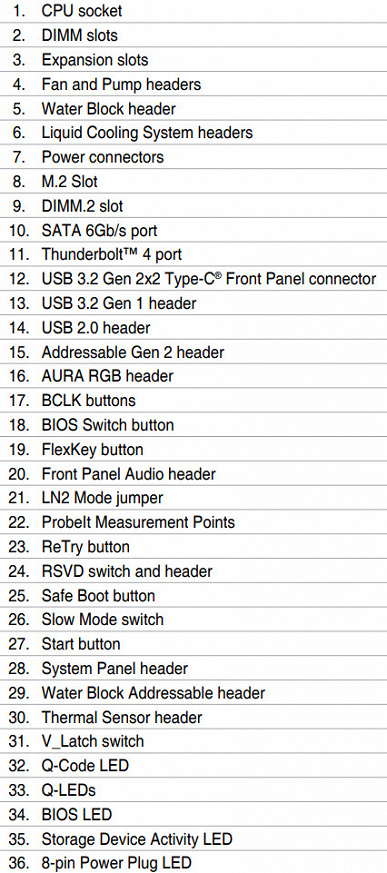

Традиционная таблица с перечнем функциональных особенностей.

Основная функциональность: чипсет, процессор, память

Схема работы связки чипсет+процессор.

Формально имеется поддержка памяти DDR5 до 4800 МГц, однако всем хорошо известно, и производители материнских плат это активно рекламируют: через XMP-профили сейчас можно использовать частоты до 5333 и выше МГц. В частности данная плата поддерживает частоты до 6400 МГц.

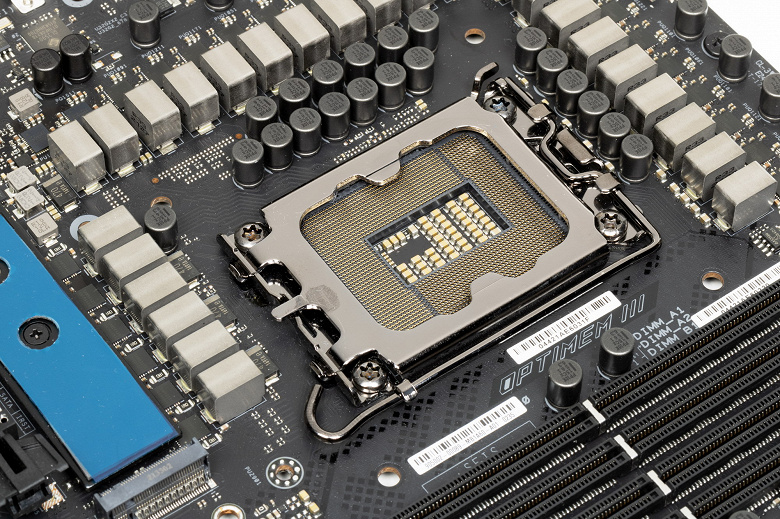

Процессоры Intel Core 12-го поколения (совместимые с сокетом LGA1700 и поддерживаемые Z690) имеют 20 линий ввода-вывода (16 PCIe 5.0, 4 PCIe 4.0), не имеют USB и SATA портов. При этом взаимодействие с Z690 идет по особому каналу Digital Media Interface 4.0 (DMI 4.0 x8). Все PCIe линии процессора идут на слоты расширения PCIe и порт М.2. Serial Peripheral Interface (SPI) используется для взаимодействия с системой UEFI/BIOS, а шина Low Pin Count (LPC) — для связи с устройствами ввода/вывода, не требующими высокой пропускной способности (контроллерами вентиляторов, TPM, старой периферии).

В свою очередь чипсет Z690 поддерживает в сумме 38 линий ввода/вывода, которые распределяться могут так:

• до 14 портов USB (из которых до 4 портов USB 3.2 Gen2х2, 10 портов USB 3.2 Gen2, до 10 портов USB 3.2 Gen1, до 14 портов USB 2.0, линии USB 2.0 используются в том числе и для поддержки 3.2 портов, а каждый порт USB 3.2 Gen2х2 требует поддержки со стороны двух USB 3.2 Gen2);
• до 8 портов SATA 6Гбит/с;
• до 28 линий PCIe (16 версии 3.0 и 12 версии 4.0).

Еще раз надо напомнить, что Asus ROG Maximus Z690 Extreme Glacial поддерживает процессоры Intel Core 12-го поколения, выполненные под разъем (сокет) LGA1700.

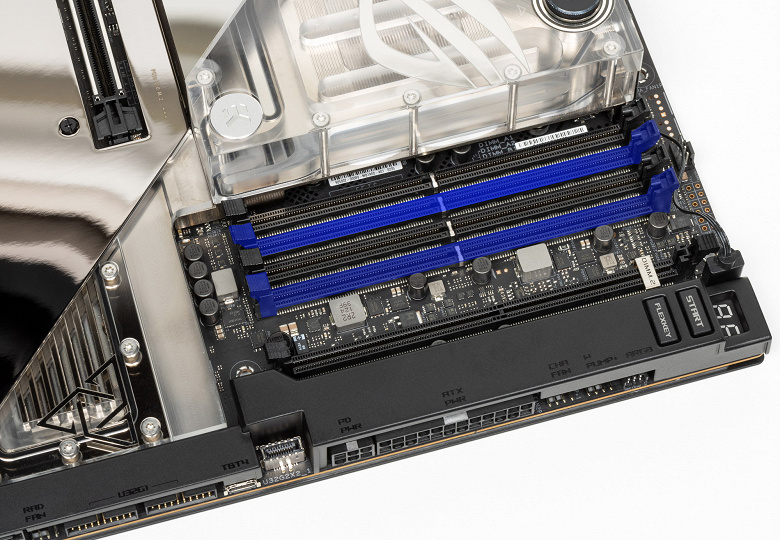

Для установки модулей памяти на плате Asus имеется четыре DIMM-слота (для работы памяти в Dual Channel в случае использования всего 2 модулей их следует устанавливать в А2 и B2. Плата поддерживает небуферизованную память DDR5 (non-EСС), а максимальный объем памяти составляет 128 ГБ. Разумеется, поддерживаются профили XMP.

Слоты DIMM не имеют металлической окантовки, однако усилены металлическими перемычками в местах вырезов на модулях.

Периферийная функциональность: PCIe, SATA, разные «фенечки»

Выше мы изучили потенциальные возможности тандема Z690+Core, а теперь посмотрим, что из этого и как реализовано в данной материнской плате.

Кроме USB-портов, к которым мы подойдем позже, чипсет Z690 обладает 28 PCIe линиями. Считаем, сколько линий уходит на поддержку (связь) с тем или иным элементом (надо учитывать, что 28 линий не единой версии, а 12 линий PCIe 4.0 и 16 линий PCIe 3.0):

• Слот PCIe x1 (1 линия PCIe 3.0);
• Слот M.2_3 (4 линии PCIe 4.0);
• Слот DIMM.2_1 (4 линии PCIe 4.0);
• Слот DIMM.2_2 (4 линии PCIe 4.0);
• ASMedia ASM1074 (USB 3.2 Gen1 хаб) (1 линия PCIe 3.0);
• ASMedia ASM1061 (SATA 5,6 хаб) (1 линия PCIe 3.0);
• Intel Thunderbolt 4 (4 линии PCIe 3.0);
• 2 x Intel Thunderbolt 4 re-timer/re-driver (2 линии PCIe 3.0);
• Intel i225-V (Ethernet 2,5Gb/s) (1 линия PCIe 3.0);
• Marvell Aqtion AQC113 (Ethernet 10Gb/s) (1 линия PCIe 3.0);
• Intel AX210NGW WIFI/BT (Wireless) (1 линия PCIe 3.0);
• SATA 1,2,3,4 (4 линии PCIe 3.0)

Все 28 линий PCIe оказались занятыми (12 PCIe 4.0 + 16 PCIe 3.0). В чипсете Z690 связь с аудиокодеками идет через USB-порт. Также один USB 2.0 расходуется на поддержку BT (при наличии слота M.2 (key E), а также контроллеры GL850G, GL9905, GL3590, IT8851, IT8856 для своих нужд использует сигнальные линии USB 2.0 Детально об этом ниже в разделе USB-портов.

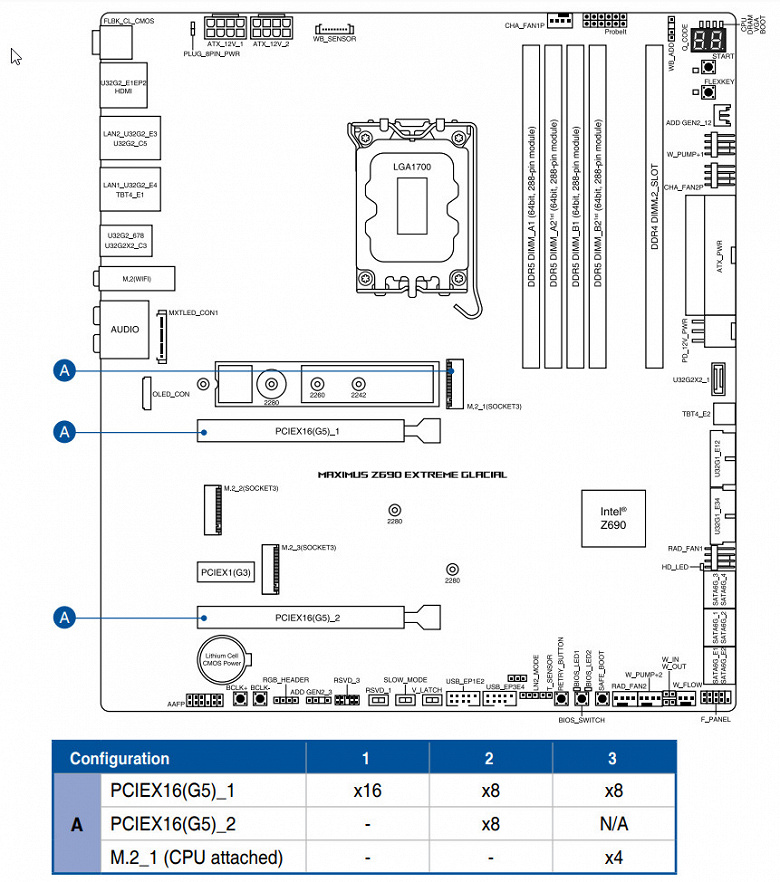

Теперь посмотрим выше на то, как работают процессоры в данной конфигурации. У CPU 12-го поколения всего 20 линий PCIe, 4 из них версии PCIe 4.0 отведены на порт М.2 (M.2_2). Оставшиеся 16 линий PCIe 5.0 надо делить на два слота PCIe x16 (_1 и _2) и порт М.2 (М.2_1). Вариантов переключения несколько:

• Слот PCIe x16_1 имеет 16 линий (слот PCIe x16_2 отключен, всего одна видеокарта, М.2_1 отключен);
• Слот PCIe x16_1 имеет 8 линий, слот PCIe x16_2 имеет 8 линий, М.2_1 отключен;
• Слот PCIe x16_1 имеет 8 линий, слот PCIe x16_2 отключен, М.2_1 имеет 4 линии

Надо особо отметить, что в случае установки видеокарты в PCIe x16_2 при пустом PCIe x16_1, оба они все равно получают по 8 линий, а М.2_1 отключен.

Теперь в целом про слоты PCIe.

Всего на плате есть 3 слота: два PCIe x16 (для видеокарт или других устройств) и один PCIe x1. Если про первые два PCIe x16 я выше уже рассказал (они подключены к CPU), то PCIe x1 подключен к Z690.

Как видим, перераспределение линий PCIe между слотами у этой материнки имеется, поэтому востребованы мультиплексоры JYS13008 от Lerain Technology.

Два первых («процессорных») слота PCIe x16 имеют металлическое армирование из нержавеющей стали, которое увеличивает их надежность (что может быть важным в случае довольно частой смены видеокарт, но что более важно: такой слот легче выдержит нагрузку на изгиб в случае установки очень тяжелой видеокарты топового уровня. Кроме того, такая защита предохраняет слоты от электромагнитных помех.

Для поддержания стабильных частот на шине PCIe (и для нужд оверклокеров) имеется внешний тактовый генератор.

А также имеются усилители (ре-драйверы) сигнала PCIe 4.0 от TI.

На очереди — накопители.

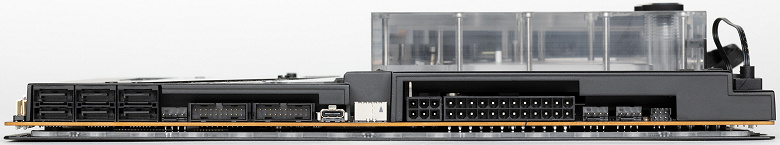

Всего у платы 6 разъемов Serial ATA 6 Гбит/с + 5 слотов для накопителей в форм-факторе M.2.

4 порта SATA 1,2,3,4 реализованы через чипсет Z690 и поддерживают создание RAID.

А два порта SATA 5,6 (промаркированные как E1, E2) реализованы через хаб ASM1061 от ASMedia (на него ушла 1 линия PCIe от Z690).

На самой материнской плате распаяны 3 гнезда форм-фактора М.2.

Третий слот M.2_3 (поддерживает модули с интерфейсами PCIe и SATA, но только размером 2280) получает данные от чипсета Z690, а первые два — от CPU. При этом выше я уже писал, что слот М.2_1 (поддерживает размеры 2242/2260/2280/2210) привязан к линиям процессора PCIe 5.0 и потому делит ресурсы со вторым слотом PCIe x16_2, но при этом имеется возможность использовать SSD с интерфейсом PCIe 5.0.

Слот М.2_2 — стандартный, получает от процессора свои 4 линии PCIe 4.0, поддерживает размер 2280.

И это я рассказал о трех слотах М.2 на самой плате, но все самые топовые материнки ROG укомплектованы фирменным слотом для особого модуля DIMM.2, и сам модуль также входит в комплект поставки.

В данной реализации матплаты DIMM.2 «прикреплен» к Z690, два порта М.2 (DIMM.2_1,2_2) позволяют уже устанавливать накопители любых размеров до 22110 включительно, поддерживают интерфейс PCIe 4.0.

На всех M.2 (кроме М.2_1) можно организовать RAID, а также использовать для Intel Optane Memory. Следует особо отметить новый способ крепления накопителей М.2 в слотах: через установленные на стойках поворотные замки, что позволяет обойтись без тех самых очень маленьких винтиков, которые легко потерять.

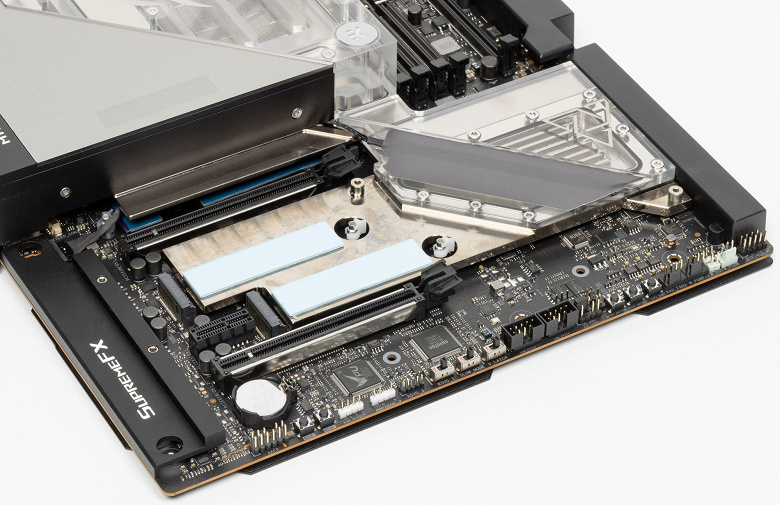

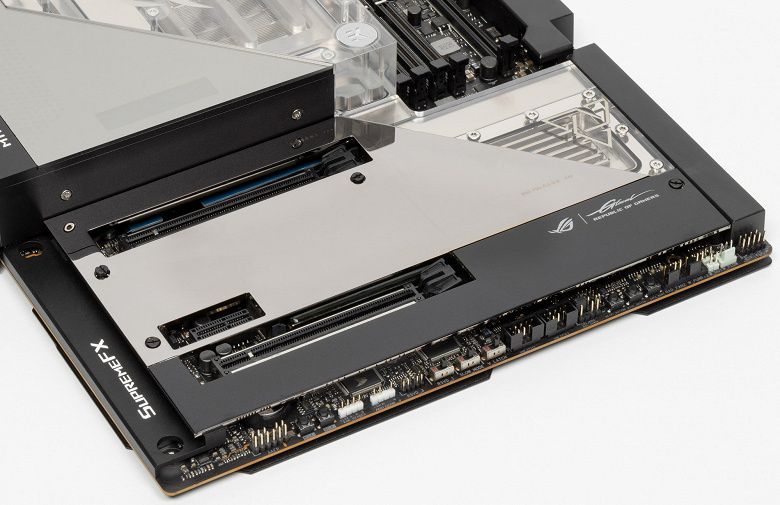

Все M.2 слоты охлаждением обеспечены по полной: М.2_1 покрыт водоблоком, а М.2_2 и М.2_3 имеют свой общий обширный радиатор.

Расскажем и о других «прибамбасах» на плате. Разумеется, есть кнопки питания и перезагрузки. При этом функция Reset возложена на кнопку Flex Key по умолчанию, но в настройках BIOS ей можно задать иные действия.

Раз у нас флагман ROG, то обязательно будет набор технологий, помогающих оверклокерам и просто энтузиастам. Во-первых, кнопка для тех, кто получил зависание при чрезмерном разгоне, но все же не хочет сбрасывать оверклокерские настройки и заставить систему с ними запуститься.

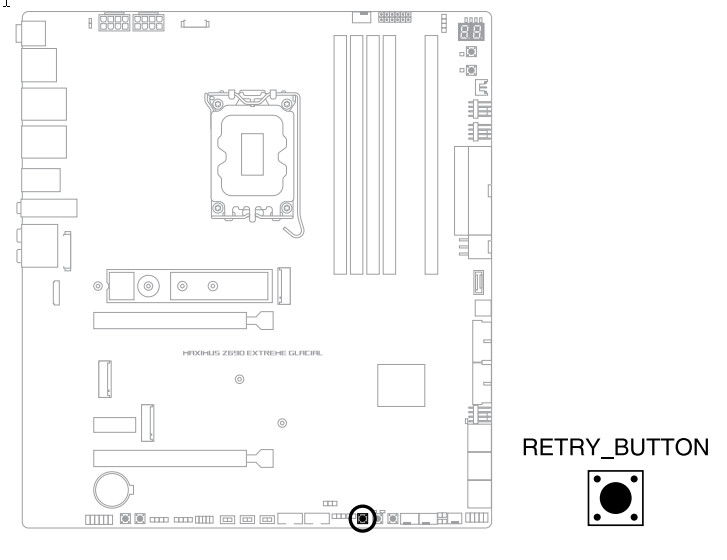

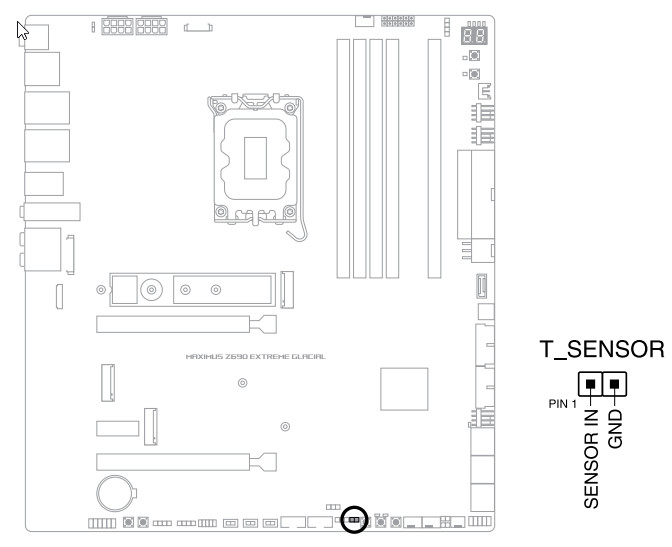

Во-вторых, матплата снабжена гнездом для термодатчика.

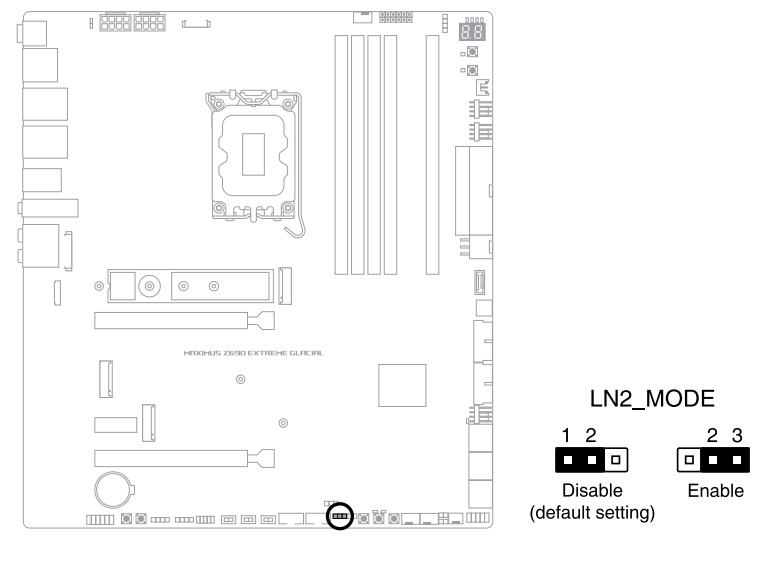

В-третьих, есть переключатель на режим LN2, который, опять-таки, помогает экстремальным оверклокерам «поднять систему» после сильного охлаждения.

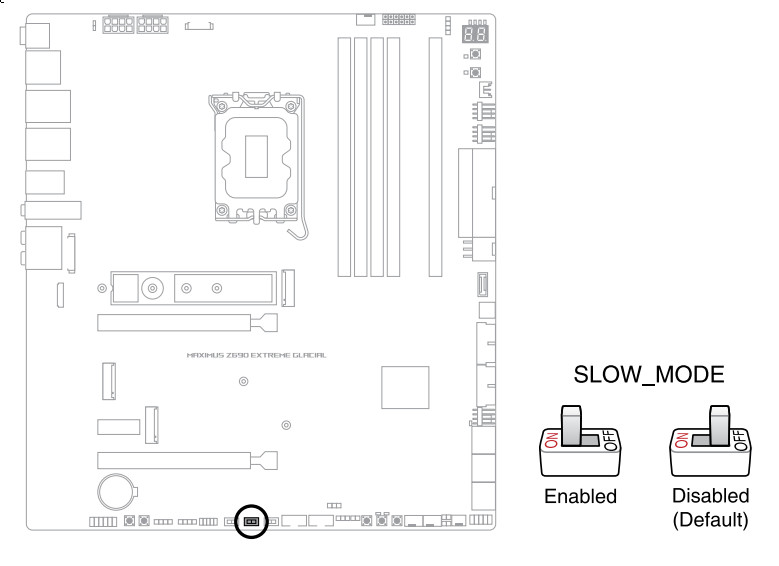

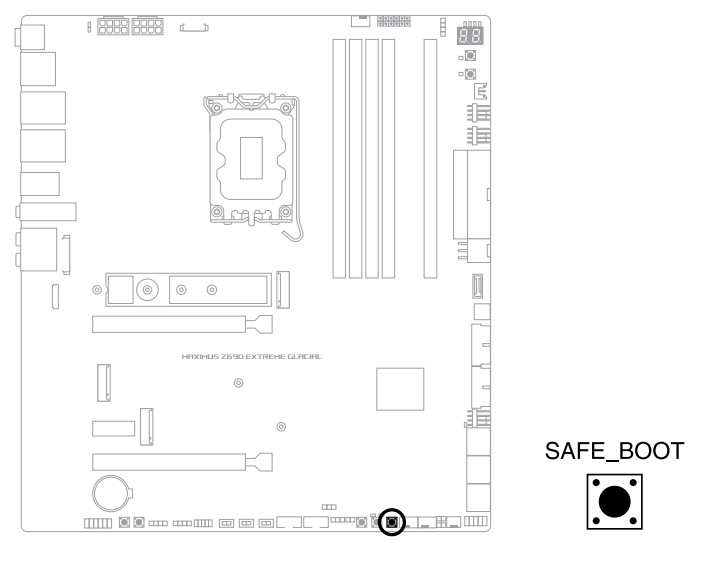

В-четвертых, если уж совсем плохо с экстремальными настройками оверклокинга, то имеется кнопка запуска матплаты в меню BIOS в защищенном режиме.

В-пятых, этот переключатель при включенном режиме LN2 помогает запуститься системе с уменьшенной частотой процессора.

Выше видны переключатели, обозначенные как RSVD_1/2/3. Эти предназначены исключительно для специалистов сервисных центров. Их трогать нельзя.

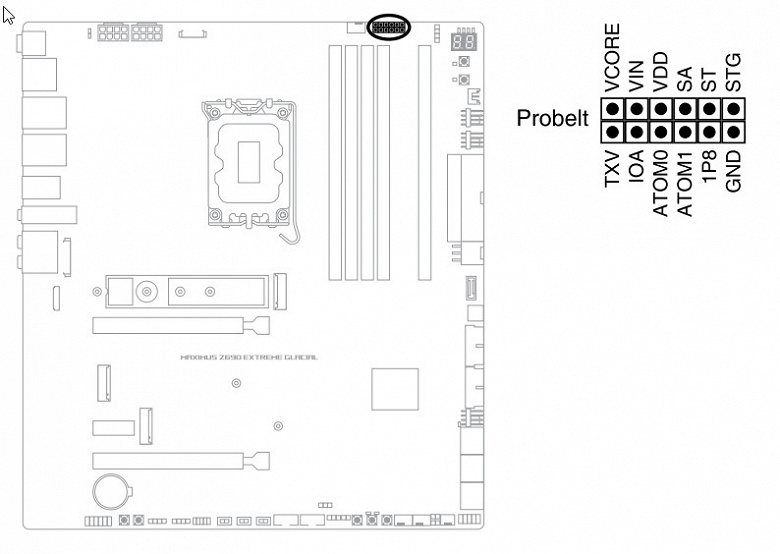

И, разумеется, есть точки для измерения вольтажа всех основных подсистем.

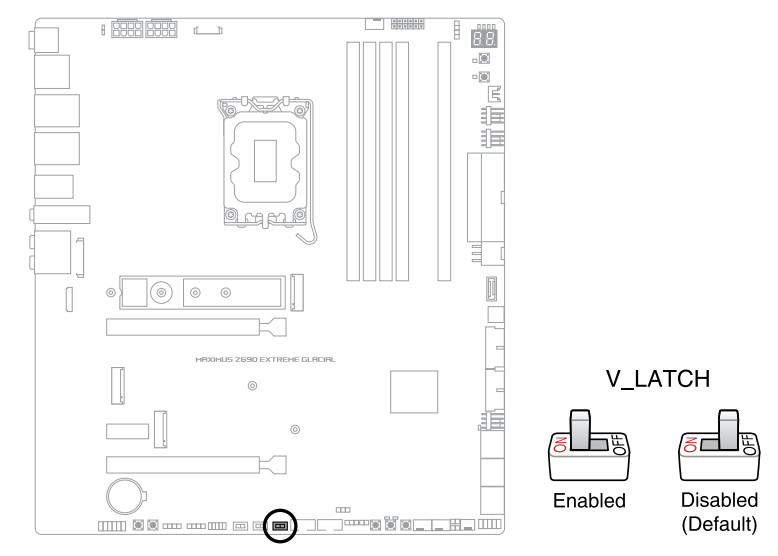

Еще есть «прибамбас» — V-Latch. Переключатель активизирует мониторинг сразу одновременно самого низкого и самого высокого вольтажа VCore.

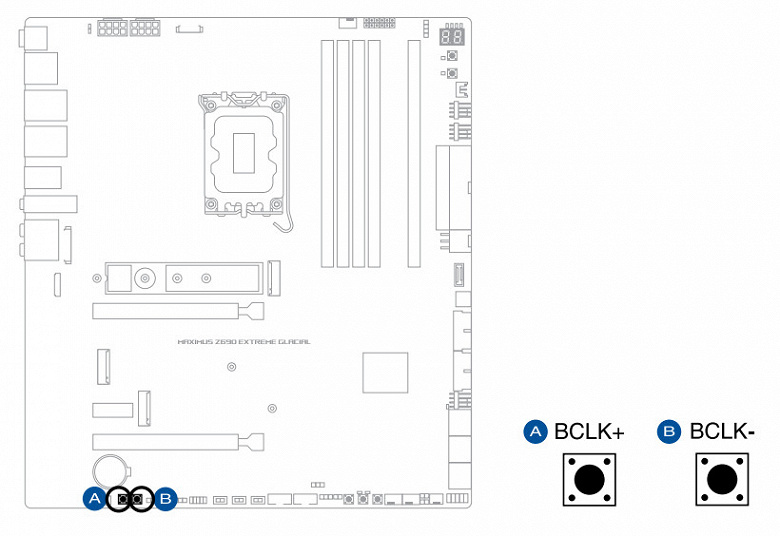

В помощь оверклокерам есть и две кнопки наращивания и сбрасывания частоты системной шины (без нужды входа в настройки BIOS).

Конечно, есть и возможности сброса CMOS с помощью кнопки на задней панели.. У платы еще есть световые индикаторы, сообщающие о проблемах с тем или иным компонентом системы.

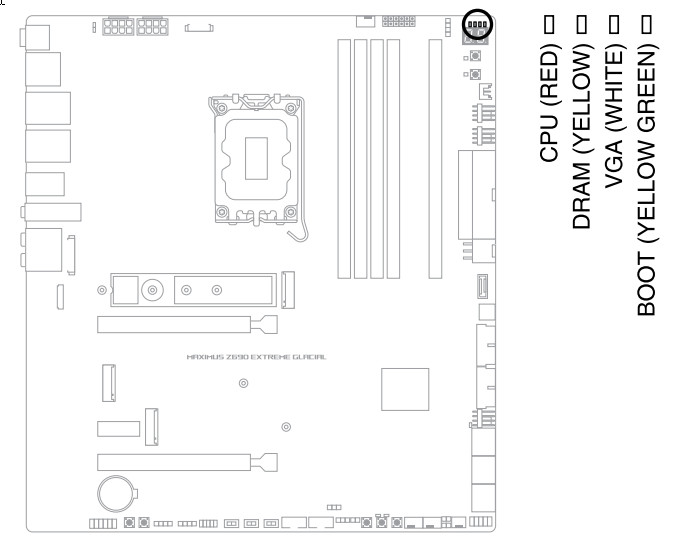

Если после включения компьютера к моменту перехода на загрузку ОС все индикаторы погасли, то проблем нет.

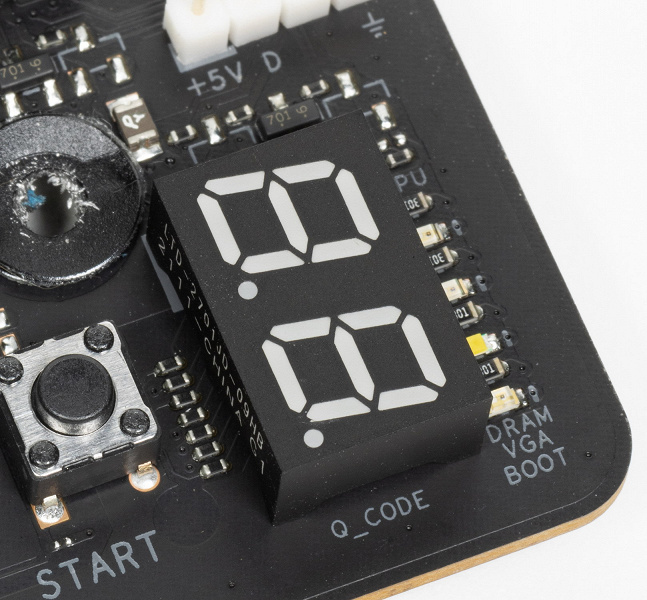

Кроме того имеется и табло POST-кодов (или Q-code),извещающее о текущем состоянии платы в процессе запуска и работы (его хорошо видно на предыдущем фото).

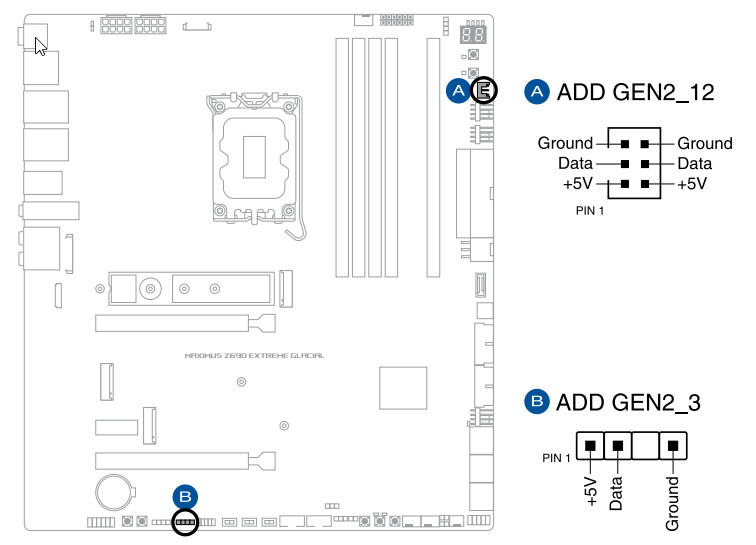

Продолжая разговор о световых штучках, надо упомянуть и возможности материнской платы по подключению RGB-подсветки. Имеется 4 разъема для подключения любых устройств этого плана: 3 разъема для подключения адресуемых (5 B 3 A, до 15 Вт) ARGB-лент/устройств и 1 разъем неадресуемых (12 В 3 А, до 36 Вт) RGB-лент/устройств. Разъемы объединены в пары, разнесенные на противоположные края платы.

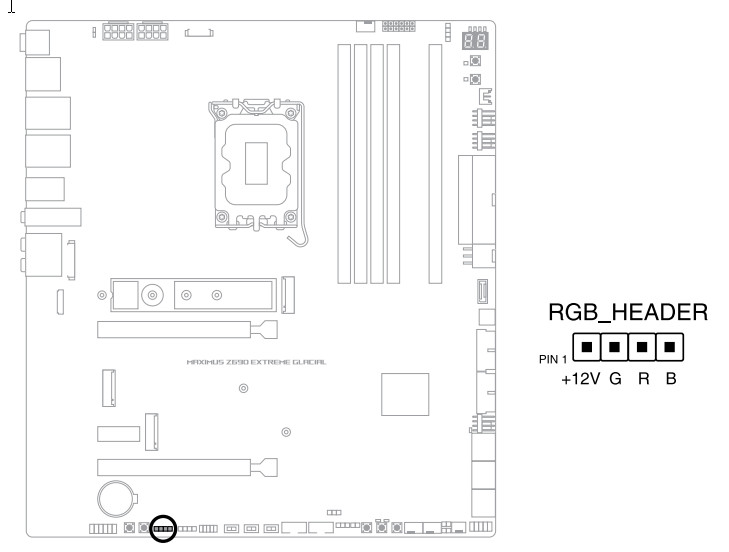

Схемы подключения стандартны для всех материнских плат, поддерживающих подсветку:

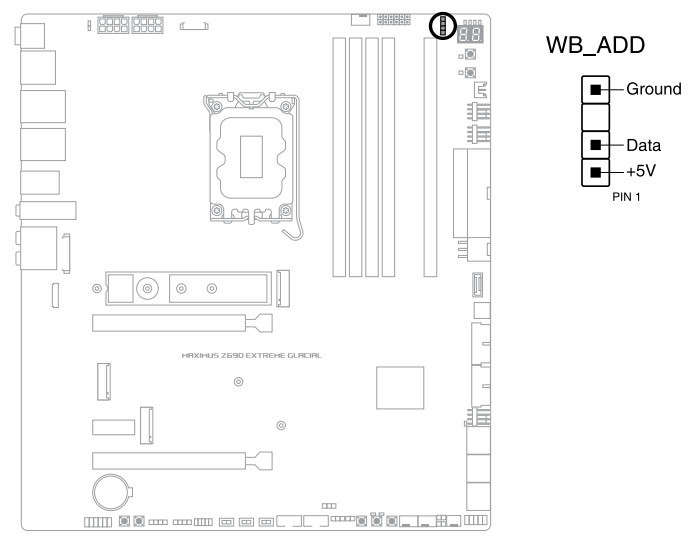

Кроме вышеупомянутых 4х разъемах имеется и пятый ARGB-разъем, но он для подсветки водоблока.

Контроль по синхронизации работы подсветки на матплатах Asus традиционно возложен на контроллер под маркировкой Aura.

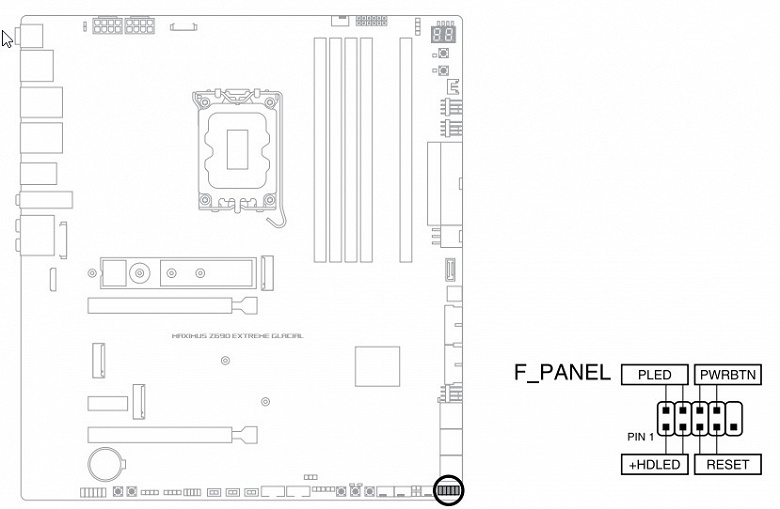

Разумеется, есть и традиционный набор штырьков FPanel для подключения проводов к передней (а сейчас уже часто и верхней или боковой или все это сразу) панели корпуса.

Материнская плата (как и многие остальные флагманские модели) обладает технологией «холодной» прошивки BIOS (наличие ОЗУ, процессора и прочей периферии необязательно, нужно лишь подключить питание) — BIOS Flashback.

Для такого обновления BIOS версию прошивки надо вначале переименовать в mz690eg.cap и записать в корень на USB-«флешку», которая вставляется в особо отмеченный порт USB. Ну и запуск через кнопку, которую надо держать 3 секунды.

При этом процесс будет идти без запуска системы, но экран на водоблоке покажет стадии и завершение обновления.

Ниже в ролике на примере Asus ROG Maximus Z690 Extreme хорошо все видно.

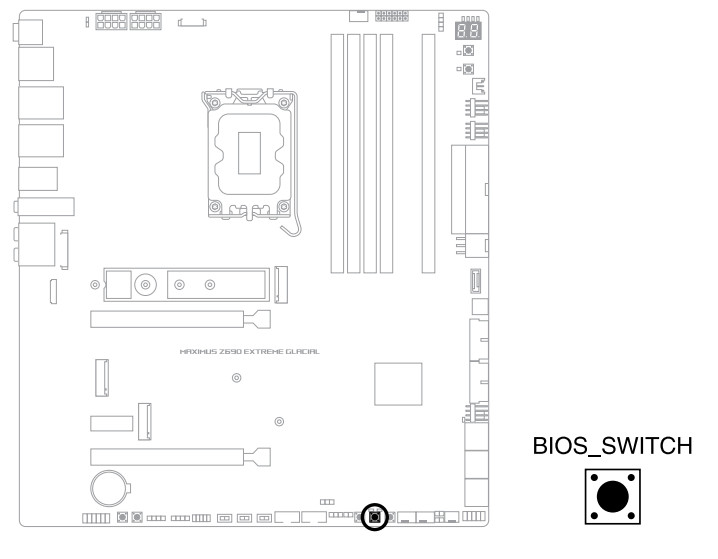

У матплаты есть две копии BIOS. Для переключения между ними имеется особая кнопка.

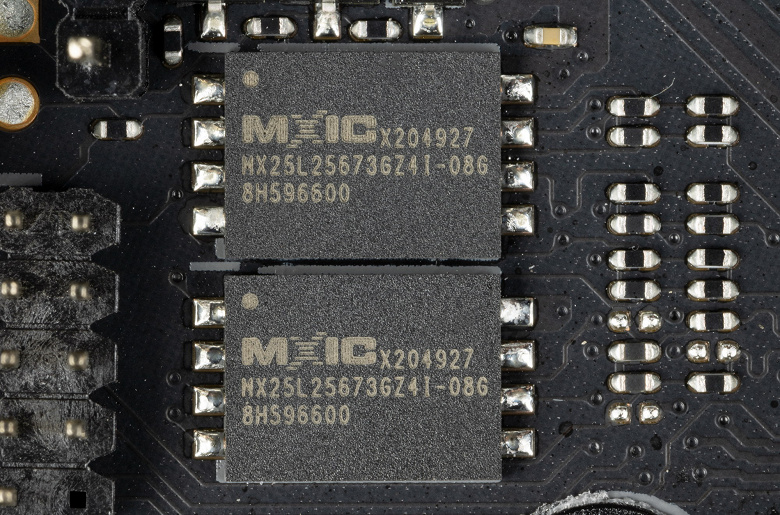

А для размещения прошивки UEFI/BIOS использованы две микросхемы MX25L25673 от Macronix.

Периферийная функциональность: USB-порты, сетевые интерфейсы, ввод-вывод

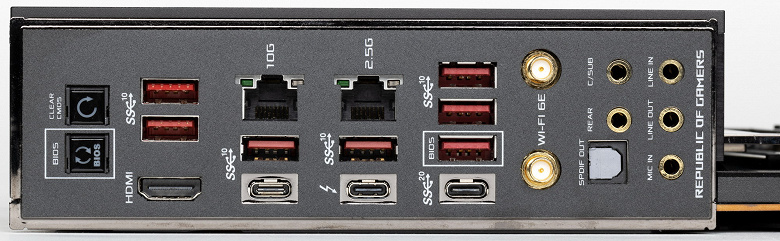

Теперь на очереди USB-порты и прочие вводы-выводы. И начнем с задней панели, куда выведены большинство из них.

Повторим: чипсет Z690 способен реализовать не более 14 портов USB, из которых может быть до 10 портов USB 3.2 Gen1, до 10 портов USB 3.2 Gen2, до 4 портов USB 3.2 Gen2x2, и/или до 14 портов USB 2.0.

Также мы помним и про 28 линий PCIe, которые идут на поддержку накопителей, сетевых и иных контроллеров (я выше уже показал на что и как расходуются 28 линий из 28).

И что мы имеем? Всего на материнской плате — 20 портов USB:

2 порта USB 3.2 Gen2x2: реализованы с помощью двух хабов

Таким образом, у нас 6 контроллеров уже используют USB линии:

• Genesys Logic GL850G (4 USB 2.0 через 2 внутренних разъема) (1 линия USB 2.0);
• Genesys Logic GL9905 — 1 (обеспечение USB 3.2 Gen2x2) (1 линия USB 2.0);
• Genesys Logic GL9905 — 2 (обеспечение USB 3.2 Gen2x2) (1 линия USB 2.0);
• Genesys Logic GL3590 (4 USB 3.2 Gen2 через 4 порта Type-A) (1 линия USB 2.0);
• Audio (1 линия USB 2.0);
• Bluetooth (AX210) (1 линия USB 2.0).

Чтобы USB 2.0 линий хватило на всех на матплате установлен второй Genesys Logic GL850G — 2

(1 линия USB 2.0); обеспечивающий двумя линиями USB 2.0 хабы ITE IT8851 и ITE IT8856 (для обеспечения USB 3.2 Gen2x2), поэтому суммарно от Z690 используется уже не 6, а 7 линий USB 2.0.

Итак, через чипсет Z690 реализовано высокоскоростных портов USB:

• 2 выделенных USB 3.2 Gen2x2 (не в счет, ибо получены засчет других HSIO);
• + 6 выделенных USB 3.2 Gen2
• + 0 выделенных USB 3.2 Gen1

= 6 высокоскоростных портов. Не забываем, что каждый высокоскоростной порт USB обеспечен портом USB 2.0, то есть уже 6 портов USB 2.0 также занято. Плюс 7 портов USB 2.0 на обеспечение контроллеров. Всего 13 USB портов реализовано.

Ну и 28 линий PCIe, выделенных на поддержку иной периферии.

Итого у Z690 в данном случае реализовано 34 высокоскоростных порта из 38.

Все быстрые USB порты Type-C оснащены ре-драйверами, дающими устойчивый вольтаж, способный обеспечить быструю зарядку мобильных гаджетов через них.

Конечно же нельзя пройти мимо такого мощного инструмента, как Intel Thunderbolt 4. Плата комплектуется соответствующим контроллером на основе Intel JHL8540, который распаян на материнской плате.

И имеет 2 гнезда Type-C (при этом одно гнездо выведено на заднюю панель, а второе — на правой стороне матплаты) для вывода как через протокол TB, так и для использования в качестве USB 3.2 Gen2/1, для чего имеется специальный контроллер от Infineon (ex Cypress) для преобразования сигнала.

Из-за дальности расположения гнезд вывода от основного контроллера на материнской плате размещено два усилителя (Intel JHL8040), каждый из которых потребляет 1 линию PCIe 3.0 от Z690.

Теперь о сетевых делах.

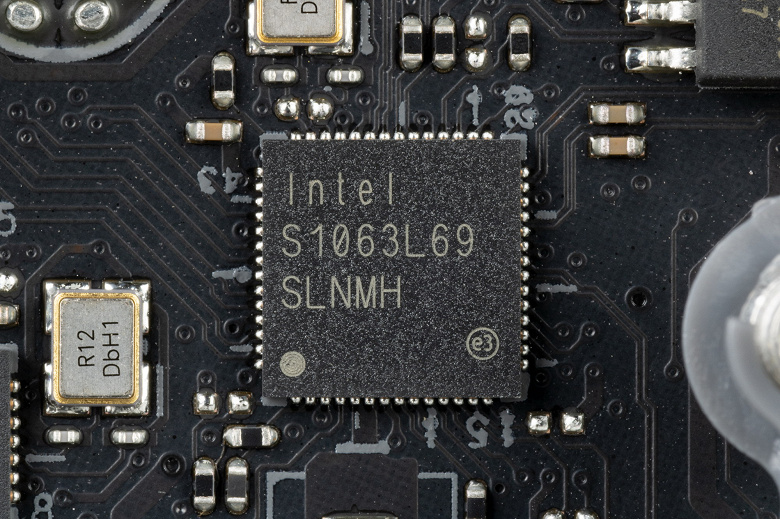

Материнская плата оснащена средствами связи прекрасно! Имеются два скоростных Ethernet-контроллера. Один из них — Intel I225-V, способный работать по стандарту 2,5 Гбит/с.

Второй — AQC113 от Marvell (ex-Aquantia), способный работать по стандарту 10,0 Гбит/с.

Имеется и комплексный беспроводной адаптер на контроллере Intel AX-211NGW, через который реализованы Wi-Fi 6E (802.11a/b/g/n/ac/ax) и Bluetooth 5.2. Он установлен в слот M.2 (E-key), и его разъемы для привинчивания выносных антенн выведены на заднюю панель.

Заглушка, традиционно надеваемая на заднюю панель, в данном случае уже надета, и изнутри экранирована для снижения электромагнитных помех.

Теперь про блок ввода-вывода, разъемы для подключения вентиляторов и т. п. Разъемов для подключения вентиляторов и помп на самой плате — 6. Схема размещения коннекторов для систем охлаждения выглядит так:

Через ПО или BIOS контролируется все гнезда для подключения воздушных вентиляторов или помп: они могут управляться как через ШИМ, так и банальным изменением напряжения/тока. Два гнезда для помп кастомных СВО имеют повышенную мощность (до 36 Вт) и настроены на полную скорость.

Кроме имеющихся гнезд для вентиляторов на самой матплате в комплекте поставки имеется дополнительный контроллер ROG Fan Controller.

Кроме, собственно, дополнительных 6 гнезд для вентиляторов это устройство предлагает также дополнительные 7(!) коннекторов адресуемой ARGB (3V) подсветки и 2 гнезда для термодатчиков. К материнской плате подключается через внутренний USB 2.0 разъем.

На контроллере всем заведует ARM-процессор от STMicroelectronics, связанный с подобным ему на самой материнке.

В этой сфере у Asus имеется своя технология в виде Asus Hydronode.

Если у вас к одному гнезду подключено до трех вентиляторов (через тройники-удлинители), то с помощью этого контроллера (не удалось найти, какой реальный производитель данного процессора прячется под маркировкой Asus) появилась возможность управлять оборотами каждого вентилятора отдельно.

За мониторинг состояния платы отвечает, а также контролирует работу всех гнезд СО (а также в целом Multi I/O) контроллер Nuvoton NCT6798D.

Поскольку процессоры Intel могут иметь интегрированную графику, то плата имеет гнездо вывода HDMI 2.1, для усиления сигнала имеется особый контроллер PS8209A (Parade Technologies).

Аудиоподсистема

Мы знаем, что уже ранее самым популярным в большинстве современных материнских платах звуковым кодеком был Realtek ALC1220, обеспечивающий вывод звука по схемам до 7.1 с разрешением до 24 бит / 192 кГц . Ныне на флагманских матплатах он заменяется на ALC4082 того же производителя с улучшенными характеристиками 32 бит / 384 кГц.

В традициях Asus накрывать микросхему кодека металлическим колпачком с собственным названием аудиоподсистемы SupremeFX.

В тракте используются ЦАП ESS Sabre9018 и осциллятор, обеспечивающий точную работу ЦАП.

Также имеется и весьма популярный операционный усилитель Texas Instruments OPA2836.

В аудиоцепях платы применяются «аудиофильские» конденсаторы Nichicon Fine Gold.

Аудиотракт вынесен на угловую часть платы, не пересекается с другими элементами. Все аудиоразъемы на задней панели имеют позолоченное покрытие, а также привычную цветовую окраску.

Для тестирования выходного звукового тракта, предназначенного для подключения наушников или внешней акустики, мы использовали внешнюю звуковую карту Creative E-MU 0202 USB в сочетании с утилитой RightMark Audio Analyzer 6.4.5. Тестирование проводилось для режима стерео, 24-бит/44,1 кГц. Во время тестирования ИБП тестового ПК физически отключался от электросети и работал на аккумуляторе.

По результатам тестирования аудиотракт на плате получил оценку «Очень хорошо» (оценка «Отлично» практически не встречается на интегрированном звуке, все же это удел уже полноценных звуковых карт).

Источник

You may also like...

• 0

  Память для asus x554l

  15.09.2022

• 0

  Материнская плата asus m5a7blle

  15.09.2022

• 0

  Asus eee top et2012a

  16.09.2022

Adblock
detector

Поддерживаемые процессоры	Intel Core 12-го поколения
Процессорный разъем	LGA 1700
Чипсет	Intel Z690
Память	4 × DDR5, до 6400 МГц (XMP), до 128 ГБ, два канала
Аудиоподсистема	1 × Realtek ALC4082 (7.1, переименован в SupremeFX) + ЦАП ESS ES9018 + операционный усилитель TI OPA2836
Сетевые контроллеры	1 × Intel I225-V Ethernet 2,5 Гбит/с 1 × Marvel Aqtion AQC113 Ethernet 10 Гбит/с 1 × Intel Dual Band Wireless AX210NGW (Wi-Fi 802.11a/b/g/n/ac/ax (2,4/6 ГГц) + Bluetooth 5.2)
Thunderbolt	1 × Intel JHL8540 Thunderbolt 4: 2 × Type-C (TB4 (40 Gb/s), USB 3.2 (20,10 Gb/s))
Слоты расширения	2 × PCIe 5.0 x16 (режимы x16, x8+x8) 1 × PCIe 3.0 x1
Разъемы для накопителей	6 × SATA 6 Гбит/с (Z690+ASM1061) 1 × M.2 (CPU, PCIe 5.0 x4 для устройств формата 2242/2260/2280/22110) 1 × M.2 (CPU, PCIe 4.0 x4 для устройств формата 2280) 1 × M.2 (Z690, PCIe 4.0 x4/SATA для устройств формата 2280) 2 × M.2 (DIMM.2)(Z690, PCIe 4.0 x4 для устройств формата 2242/2260/2280/22110)
USB-порты	4 × USB 2.0: 2 внутренних разъема на 4 порта (GL850G) 4 × USB 3.2 Gen1: 2 внутренних разъема на 4 порта (ASM1074) 2 × USB 3.2 Gen2: 2 порт Type-C (Z690+Thunderbolt4) 1 × USB 3.2 Gen2: 1 порт Type-C на правой стороне платы (Thunderbolt4) 7 × USB 3.2 Gen2: 7 портов Type-A (красные) (Z690+GL3590) 1 × USB 3.2 Gen2x2: 1 внутренний разъем Type-C (IT8856+GL9905) 1 × USB 3.2 Gen2x2: 1 порт Type-C (IT8856+GL9905)
Разъемы на задней панели	1 × USB 3.2 Gen2x2 (Type-C) 2 × USB 3.2 Gen2 (Type-C) 7 × USB 3.2 Gen2 (Type-A) 2 × RJ-45 5 аудиоразъемов типа миниджек 1 × S/PDIF (оптический, выход) 1 × HDMI 2.1 2 антенных разъема кнопка сброса CMOS кнопка перепрошивки BIOS — Flashback
Прочие внутренние элементы	24-контактный разъем питания ATX 2 8-контактный разъем питания EPS12V 1 6-контактный разъем питания PCIe 1 слот M.2 (E-key), занят адаптером беспроводных сетей 1 разъем для подключения порта USB 3.2 Gen2x2 Type-C 1 разъем USB 3.2 Gen2 Type-C 2 разъема для подключения 4 портов USB 3.2 Gen1 2 разъема для подключения 4 портов USB 2.0 8 разъемов для подключения 4-контактных вентиляторов и помп ЖСО 1 разъем для подключения неадресуемой RGB-ленты 3 разъема для подключения адресуемой ARGB-ленты 1 разъем аудио для передней панели корпуса 1 разъем для сброса CMOS 1 кнопка OC Retry 1 кнопка Safe Boot 1 переключатель Slow Mode 1 переключатель V_Latch 1 разъем для термодатчика 3 разъема подключения фирменных помп СВО Asus 2 разъема для подключения управления с передней панели корпуса 1 кнопка включения питания Power 1 кнопка перезагрузки Reset
Форм-фактор	E-ATX (305×277 мм)
Розничные предложения
